Modification de la console

21 Mar 2014, Posté par sebastien dans 2013 / 2014 - Hivers

J’ai fait rapporter de Crozon par ma maman la console d’instruments et les nouveaux éléments pour prendre le temps de faire l’installation sur Lyon.

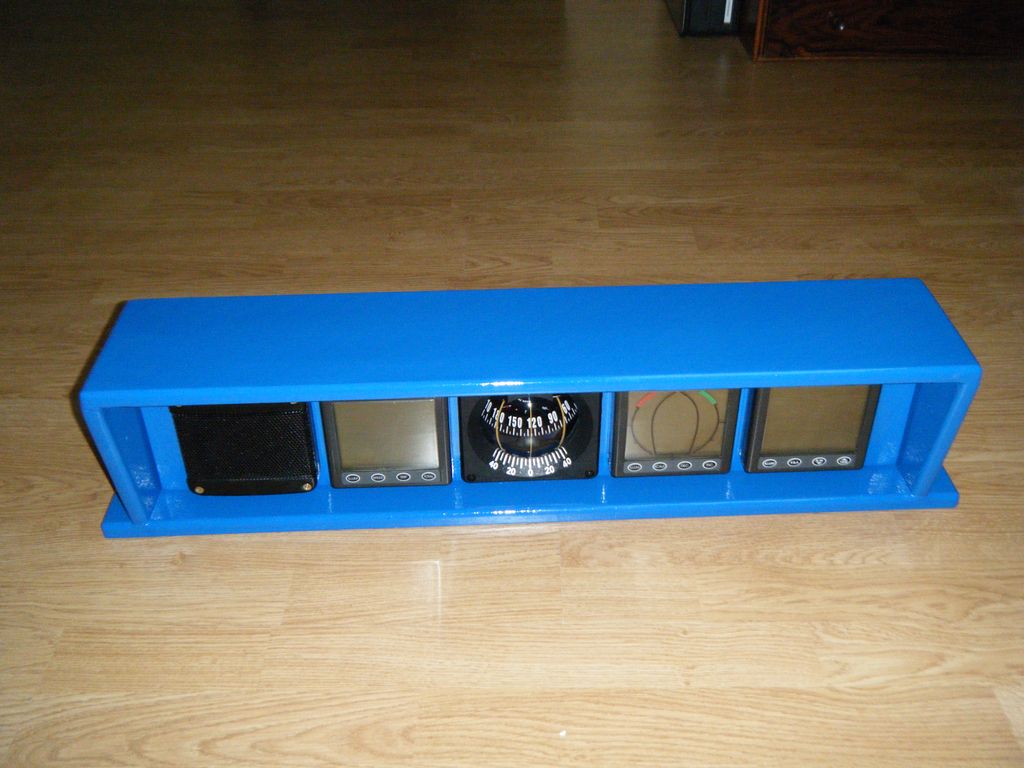

Les nouveaux éléments acquis sont:

  • – Un compas Silva
  • – Un gestionnaire de batterie Nasa BM-2
  • – Un haut parleur de VHF

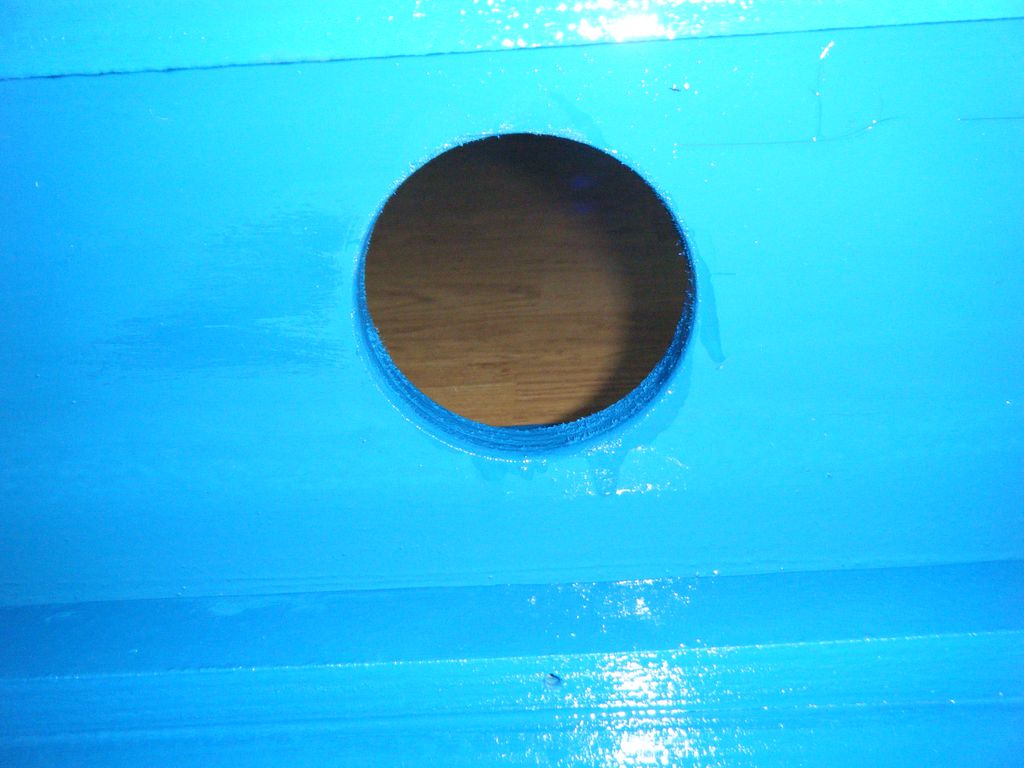

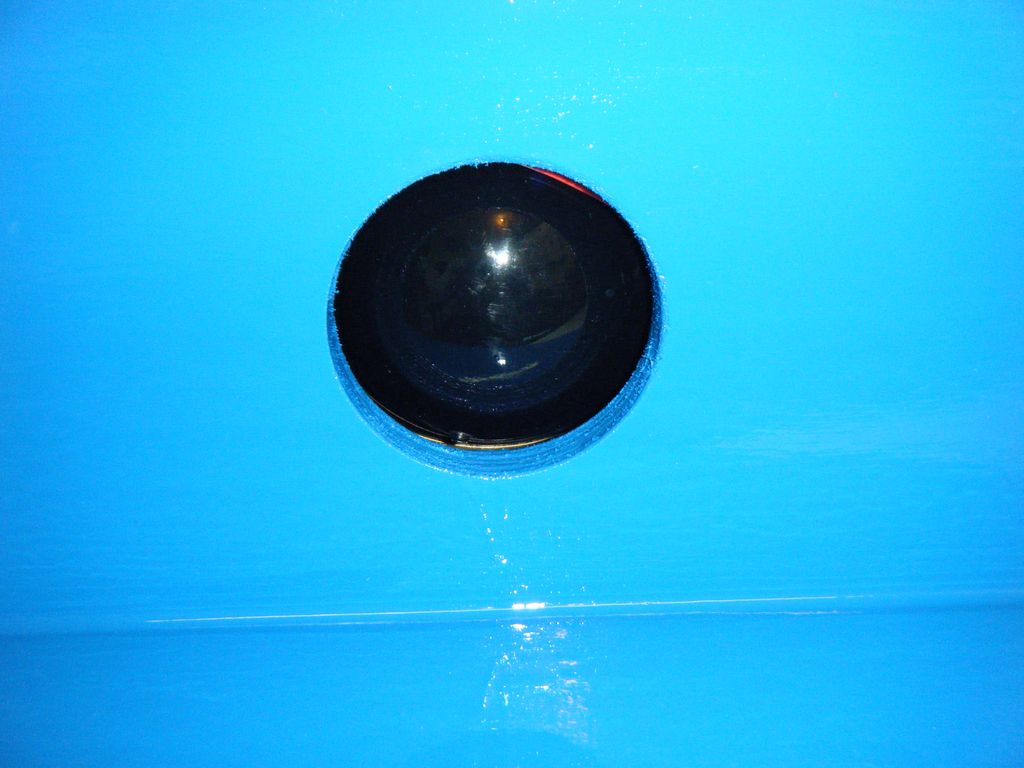

Dans un premier temps, après démontage de l’existant, j’ai fait les ouvertures pour les nouveaux instruments. J’ai aussi fait une modification au niveau de l’entrée des câbles de connexions. Plutôt que d’utiliser les passe câble comme jusqu’à présent, j’ai agrandis un des trous en diamètre 50 et rebouché l’autre. Il commence à y avoir beaucoup de fils et un « tuyaux » ira mieux et sera plus étanche je pense.

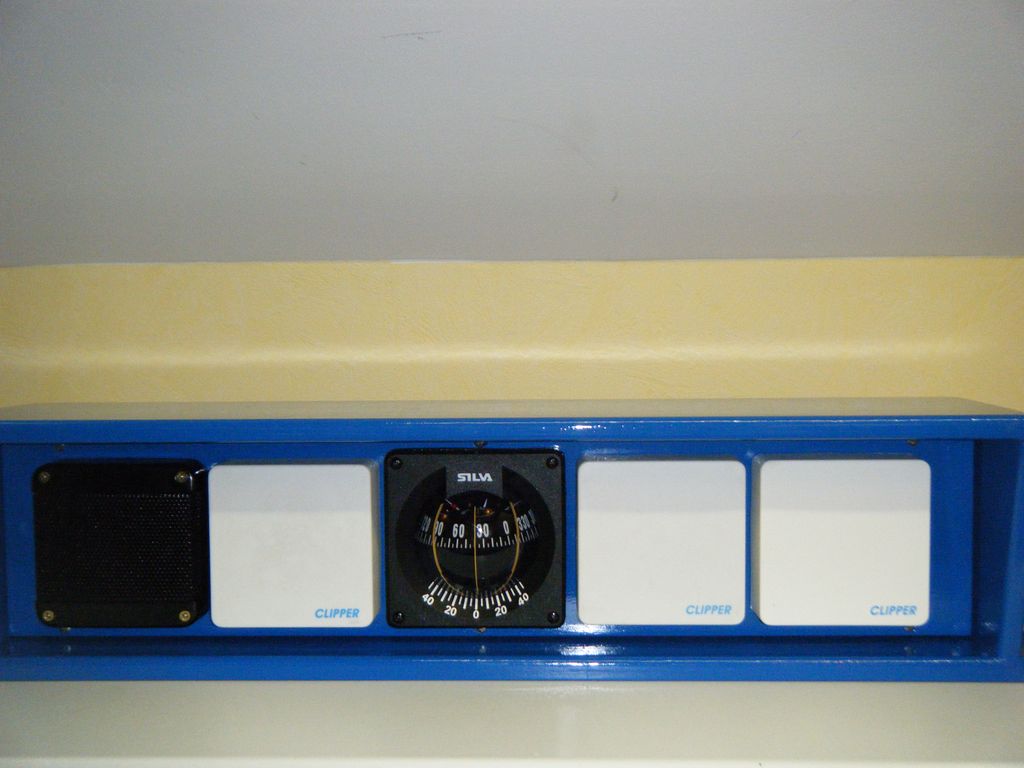

Comme le compas est beaucoup plus profond que la place que j’avais, j’ai dû faire une contre plaque aux dimensions précise du compas que j’ai peinte en noir pour l’écarter de la plaque et faire un trou à l’arrière pour que le « cul » puisse passer.

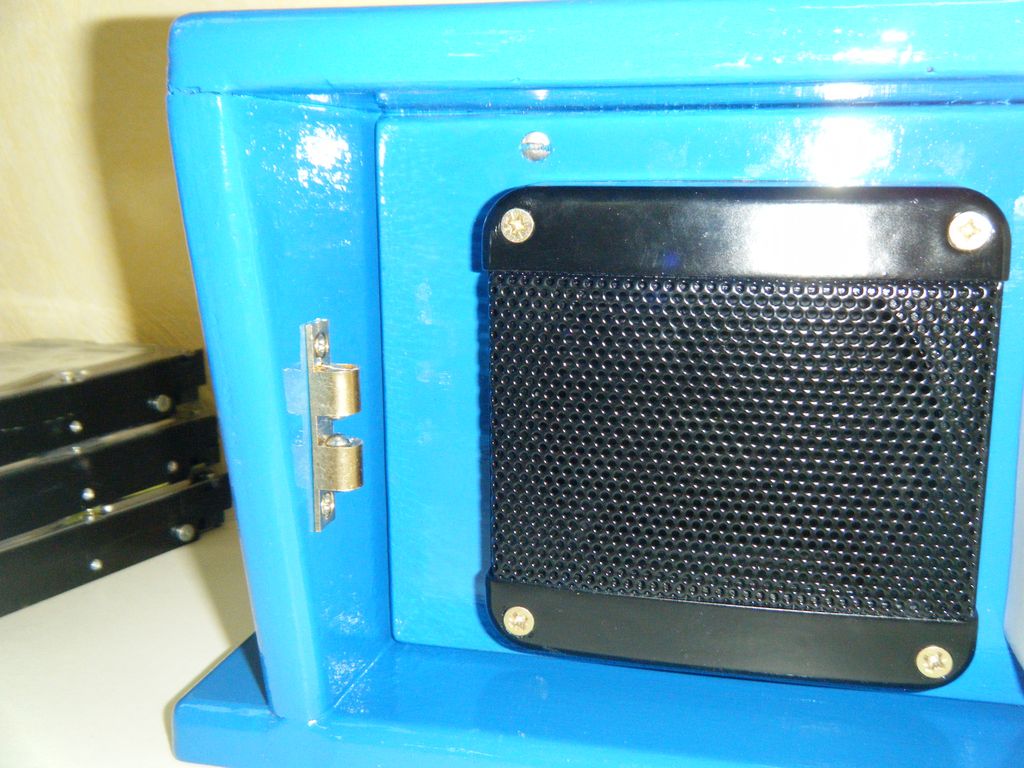

Pour le haut parleur de VHF, comme il n’existe pas en noir dans les dimensions souhaités, je l’ai entièrement démonté pour le peindre en noir afin qu’il soit uniforme avec les autres instruments.

Ensuite, ponçage léger au papier de verre et 2 belles couches de peinture « Bleu Ty-Gônes »

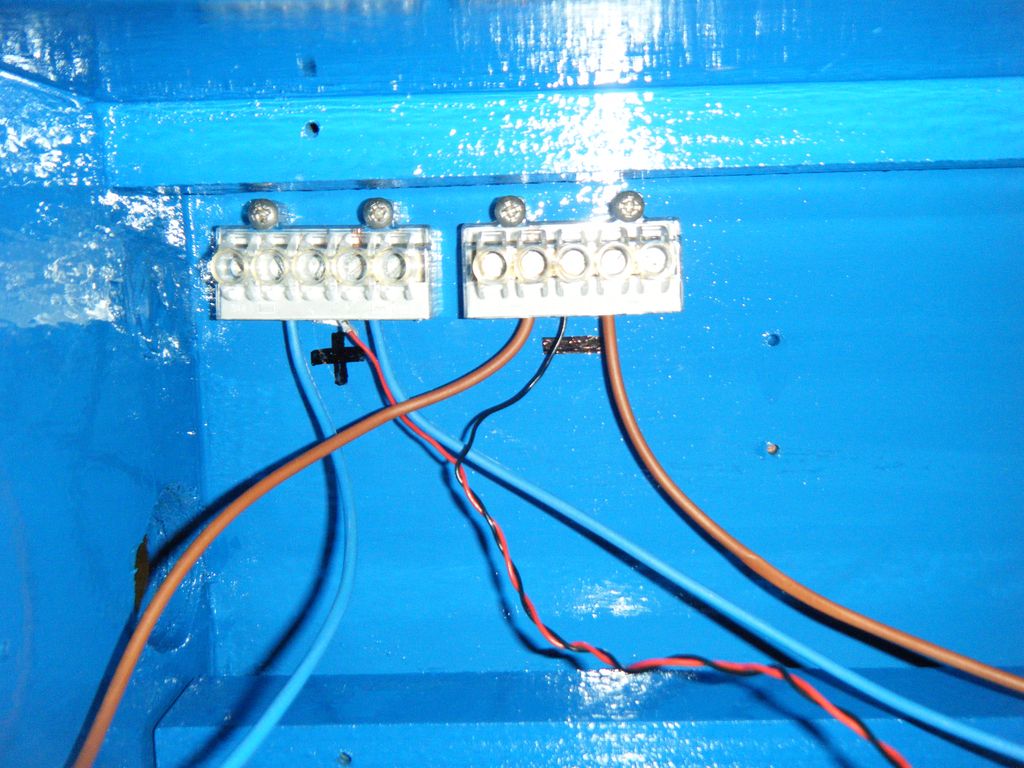

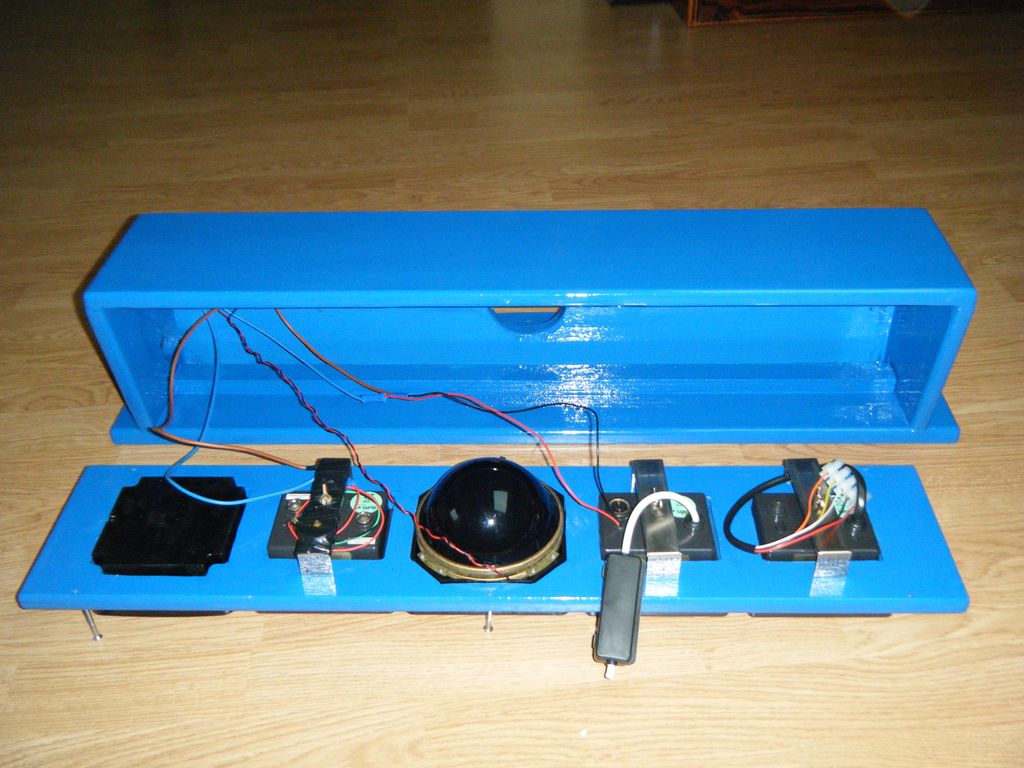

J’ai ensuite procédé au montage en commençant par remettre en place mes 2 borniers d’alimentation dans le fond.

Comme on ne peut pas toujours être à son maximum, j’ai rencontré un soucis de taille. Le haut parleur de la VHF est un peu trop près et perturbe le compas !!!!! Comme j’avais déjà fait les trous, j’ai démonté le haut parleur et installé seulement le cache. Si quelqu’un à une idée pour isoler tout ça, je suis preneur!!!

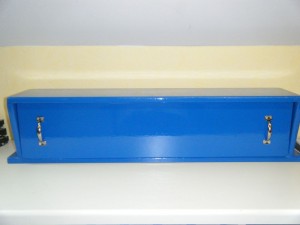

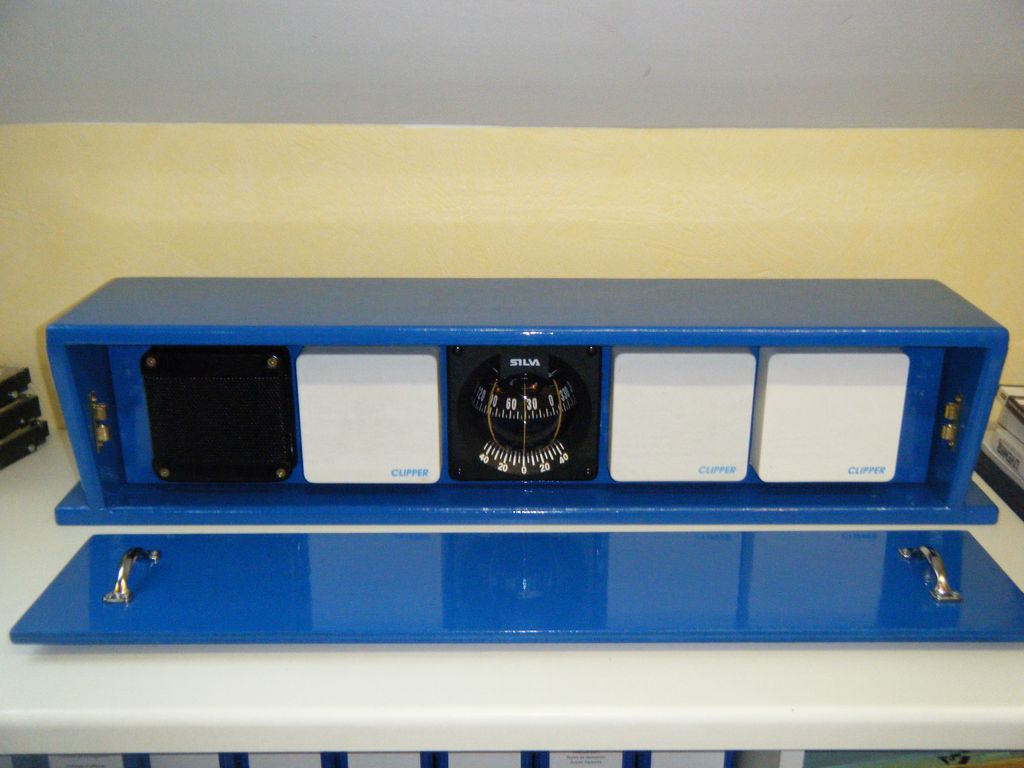

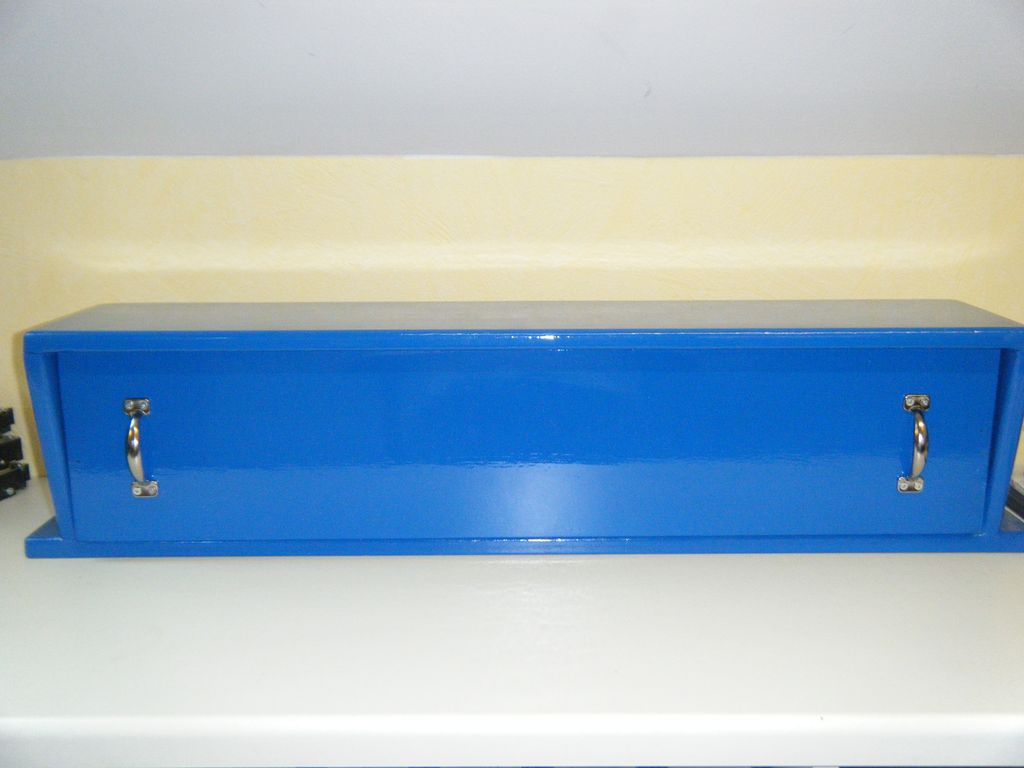

Modification 2014 : installation de 2 loquetots à bille pour mettre une plaque de protection pour l’hiver, car le compas n’a pas de cache de protection. Ça évitera aussi que les caches des autres appareilles ne s’envolent.

Ty-Gônes - 2014-03-21_16-42-56 Ty-Gônes - 2014-03-21_16-43-06 Ty-Gônes - 2014-03-21_16-43-26 Ty-Gônes - 2014-03-21_16-48-39 Ty-Gônes - 2014-03-21_16-50-39 Ty-Gônes - 2014-03-21_16-52-09 Ty-Gônes - 2014-03-21_16-56-54 Ty-Gônes - 2014-03-21_17-00-07 Ty-Gônes - 2014-03-21_17-00-22

  • Yvon et Valérie - Ty mar

    Bonjour,

    Pour les perturbations du HP sur le compas, je crois que tu n’as qu’un seul choix, l’éloigner. Déjà que la présence de pièces métalliques perturbent le compas, tu imagines la présence à proximité du compas d’un aimant permanent !!!!!
    Courage.

    Répondre
    • sebastien

      Merci beaucoup pour la réponse.
      J’espérais un peu en mettant une feuille de plomb autour de l’électro-aimant mais le magnétisme continuerait certainement à rayonner par la face du haut-parleur.
      Je crois effectivement que je suis bon pour changer la destination du dernier emplacement de ma console.
      A bientôt,

      Répondre
